Cordon de brassage Breakout

Modèle: Breakout Patch Cord
Livraison: FOB

Le cordon de raccordement en dérivation se compose généralement de quatre structures: câble principal, câble secondaire, dérivation et connecteur. Le câble principal adopte un câble optique multicœur, ce qui est pratique pour l'arrangement de câblage et difficile à emmêler, c'est un produit de distribution de fibre optique idéal dans un environnement à haute densité; HYC peut fournir toutes sortes de produits de cordons de brassage en fibre. Le mode de transmission, le type de câble optique et le type de connecteur peuvent être arbitrairement adaptés. Il présente les avantages d'une transmission stable, d'une grande fiabilité et d'une personnalisation. Il est largement utilisé dans les scénarios de réseaux optiques tels que LAN, ODF et centre de données, etc.

Quantité:

Description du produit

Haute qualité, 100% testé

Les cordons de brassage fournis par HYC sont testés à 100%, ce qui répond aux normes du produit et répond aux besoins des clients.

Test de perte d'IL et de retour
Connecteur 3D testé
Face d'extrémité de la virole inspectée

Embouts de haute qualité

Les cordons de brassage sélectionnés ont sélectionné une virole de haute qualité, une technologie de meulage professionnelle, afin que la face d'extrémité de la fibre optique puisse être connectée avec précision; Faible perte d'insertion≤0,15 dB, transmission stable et connexion efficace.

Performances stables des paramètres

Le cordon de raccordement fourni par HYC répond à l'environnement de fonctionnement de-40 à 85 ° C, plus de 1000 tests de durabilité d'accouplement en moyenne, des performances stables et une qualité fiable.

Plusieurs styles et peuvent être personnalisés

HYC fournit une variété de cordons de brassage en boucle MPO / MTP et peut également être personnalisé.

Moule	noyaux	Type de virole	Couleur du boîtier	Connecteur d'entrée	Connecteur de sortie
SM	4 noyaux	UPC	Beige	LC	LC
	8 noyaux		Jaune	Caroline du Sud	ST
	12 noyaux		vert	FC	FC
MM	16 noyaux	APC	Rose rouge	ST	ST
	24 noyaux		Aqua	MU	MU
	.....		.....	......	......

Exemples:

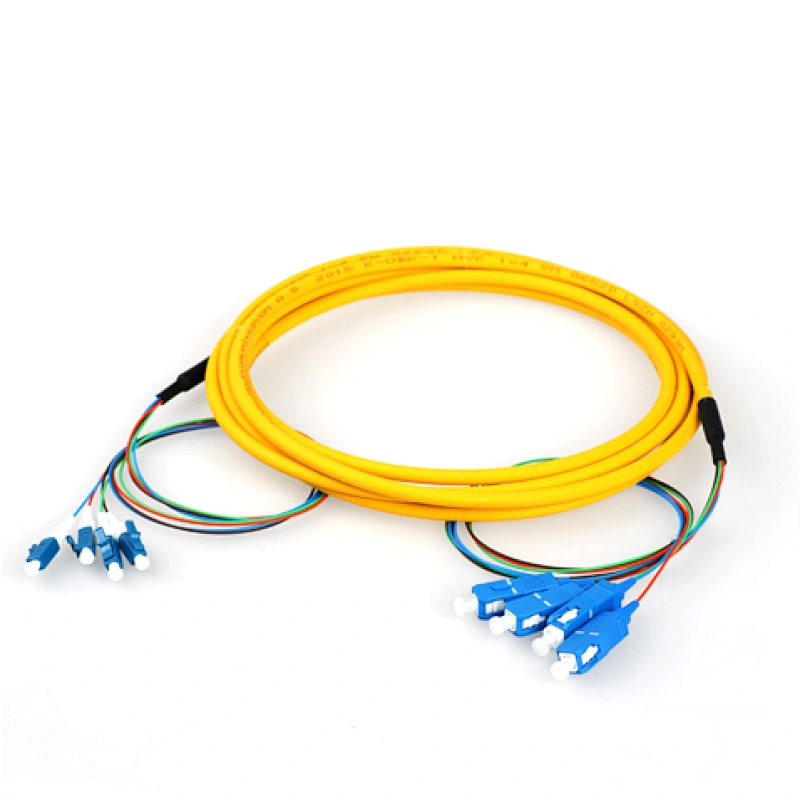

LC/PC-Caroline du Sud/APC 4 noyaux cordon de raccordement en petits groupes
LC/PC-Caroline du Sud/APC 12 noyaux cordon de raccordement en petits groupes

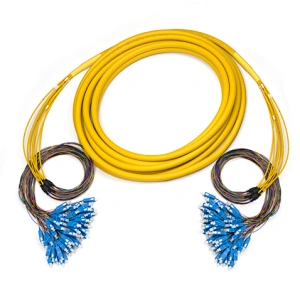

LC/PC-Caroline du Sud/PC 24 noyaux cordon de raccordement en petits groupes

Applications

Exemple: le cordon de raccordement Breakout convient à ODF, au centre de données et à d'autres scénarios.

Distribution de fibres
Interconnexion à même débit dans le centre de données

Conformité aux normes internationales

The cordon de raccordement en petits groupess provided by HYC can meet Telcordia GR 326 ou IEC 61300-2; it is compliant with RoHS, IEC61754, IEC 61753-1, IEC61300-3-4 and other standards.

GR 326 ou IEC 61300-2
RoHS
IEC 61754
IEC 61753-1

spécification

Articles	Accouplement aléatoire selon CEI 61300-3-34				Contre le connecteur maître selon IEC 61300-3-4
	Grade A		Catégorie B		Grade C		Moyenne	Max
	Moyenne	Max (97%)	Moyenne	Max (97%)	Moyenne	Max (97%)	Moyenne	Max
Perte d'insertion	≤0,08dB	≤0,15 dB	≤0,12 dB	≤0,25 dB	≤0,25 dB	≤0,5 dB	≤0,25 dB	≤0,30 dB
Perte de retour	≥50 dB (PC), ≥50 dB (UPC); ≥60 dB (APC)						≥30 dB (PC)
Durabilité	500 fois
Température de fonctionnement	-40 ℃ ～ + 85 ℃
Type de fibre	OS1 / OS2						OM1 / OM2 / OM3 / OM4 / OM5
