Modelo
DWDM MUX&DEMUX 19" rack
Entrega:
FOB
O rack DWDM MUX & DEMUX 19 "da HYC é uma tecnologia de multiplexação por divisão de comprimento de onda baseada em TFF (filtro de filme fino), que possui uma variedade de tamanhos de pacote e opções de comprimento de onda; MUX os sinais ópticos de diferentes comprimentos de onda em uma única fibra óptica para transmissão, e a extremidade receptora usa o DEMUX para decompor os sinais na fibra óptica em sinais de diferentes comprimentos de onda; o DWDM possui espaçamento de canal de 100 GHz, 200 GHz, é adequado para redes de troncos de longa distância e grande capacidade ou capacidade ultra-grande Nós principais da MAN, é amplamente utilizado em telecomunicações 5G, MAN, redes de backbone, data centers, etc.
Quantidade:

Excelentes parâmetros de desempenho (sistemas WDM com baixa perda e alto isolamento)

DWDM MUX&DEMUX 19 Rack_03.jpg

Menor perda de inserção

Uma menor perda de inserção faz com que o rack DWDM 19"tenha menor atenuação de sinal em operação, reduzindo assim a necessidade de energia do transmissor de sinal.

Alto isolamento

O valor mais alto de isolamento permite isolamento suficiente de sinal durante a transmissão de vários sinais no rack DWDM 19", impedindo efetivamente a interferência entre os sinais e causando distorção do sinal de transmissão.

DWDM MUX&DEMUX 19 Rack_07.jpg
DWDM MUX&DEMUX 19 Rack_11.jpg

Processo de produção maduro

O rack DWDM MUX & DEMUX 19"da HYC possui tecnologia de produção madura, desempenho estável e confiável, suporta o trabalho no ambiente hostil de - 40 ~ + 85 ℃ e garante a transmissão estável de sinais.

Tamanho padrão

O rack DWDM MUX & DEMUX 19"da HYC é um produto 1U padrão que atende às configurações padrão do gabinete EIA.


Conformidade com padrões internacionais

O rack DWDM MUX e DEMUX 19"da HYC está em conformidade com RoHS, satisfaz TelcordiaGR-1209 e GR-1221.

DWDM MUX&DEMUX 19 Rack_26.jpg
  • RoHS
  • TelcordiaGR-1209-CORE
  • GR-1221-CORE

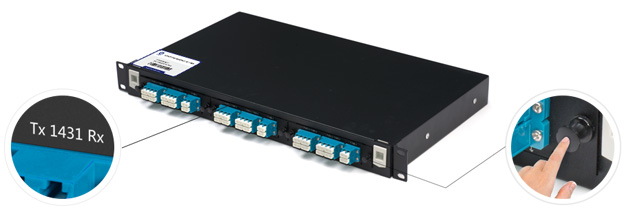

Fácil de instalar, identificação clara

O modo de fixação da caixa e do rack do módulo LGX é uma fivela de fixação do tipo rebite, feita de material de nylon aprovado pela UL94V-2. É fácil de instalar e desmontar. Cada porta de trabalho do painel do rack possui uma marca de comprimento de onda impressa a laser, o que é conveniente para os usuários identificarem.


marca de comprimento de onda impressa a laser fivela de fixação tipo rebite

Customizável

O tipo de rack DWDM de 19"da HYC está disponível nos estilos de uma peça e gaveta e pode ser personalizado para transmissão unidirecional ou bidirecional, portas de atualização, portas de monitoramento etc. de acordo com os requisitos do cliente.

O tipo de rack é opcional

DWDM MUX&DEMUX 19 Rack_26.jpg
DWDM MUX&DEMUX 19 Rack_28.jpg

Optical path structure is optional;Customizável

DWDM MUX&DEMUX 19 Rack_39.jpg

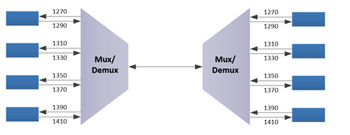

Modo de transmissão bidirecional de fibra única
O comprimento de onda do MUX e do DEMUX é diferente

DWDM MUX&DEMUX 19 Rack_40.jpg

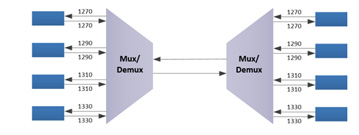

Modo de transmissão bidirecional de fibra dupla
O comprimento de onda do MUX e do DEMUX é o mesmo

Especificação

ItensUnidadeMódulo ABS DWDM MUX & DEMUX
CanaisCH248121620
Comprimento de onda de operaçãonm1520 ~ 1600
Espaçamento entre canaisGHz100G / 200G
Banda de transmissãonmITU ± 0,11 / ITU ± 0,25
Banda de transmissão insertion lossdB≤1,0≤1,5≤2,5≤2,5(with skip)≤3,0 (com pular)≤4,0 (com pular)
Isolamento Adjacente à TransmissãodB≥28
Transmissão Isolamento não adjacentedB≥45
Perda de retornodB≥45
DiretividadedB≥50
OndulaçãodB≥0,5
Dimensão do pacotemilímetros19"1U
Temperatura de operação-40 ~ + 85
Tipo de conectorLC / PC (ou personalizar)
