Modelo
OSW Module
Entrega:
FOB
O comutador óptico possui uma ampla gama de aplicações em sistemas de comunicação por fibra, e suas tecnologias de implementação são diversas, incluindo: comutador óptico mecânico, comutador termo-óptico, comutador acústico-óptico, comutador eletro-óptico, comutador magneto-óptico e comutador óptico MEMS , etc. O comutador óptico MEMS é um produto de alta tecnologia baseado na tecnologia MEMS (Sistema Micro-Eletro-Mecânico). Possui características de tamanho pequeno, baixo consumo de energia e boa capacidade de expansão. É amplamente utilizado em cenários de redes ópticas como ROADM, iODF e sensor de fibra, etc.
Quantidade:

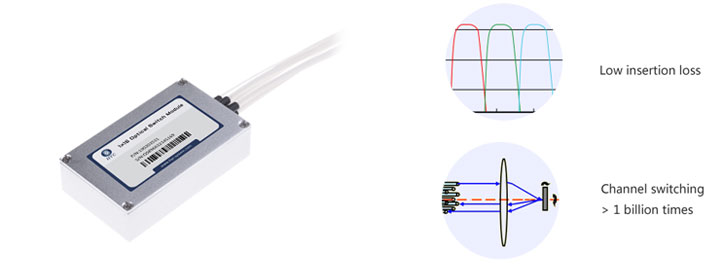

Baixa perda de inserção e boa repetibilidade

O Módulo de Chave Ótica MEMS possui excelente desempenho de parâmetros e o número de comutações de canais pode exceder 1 bilhão de vezes.

LC Internal Shutter Adapter_03.jpg

Tamanho pequeno e vários canais

O MEMS Optical Switch Module possui tamanho pequeno e muitos canais, o que é bom para o cenário de rede óptica com alta integração.

LC Internal Shutter Adapter_07.jpg

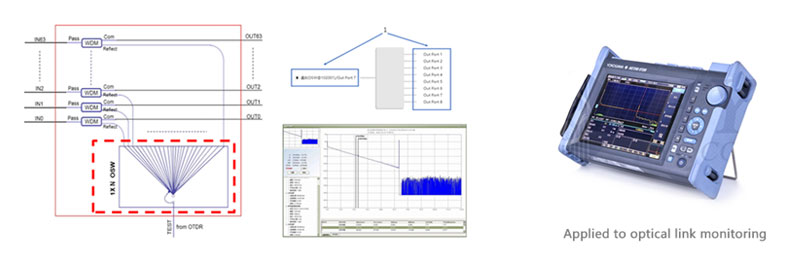

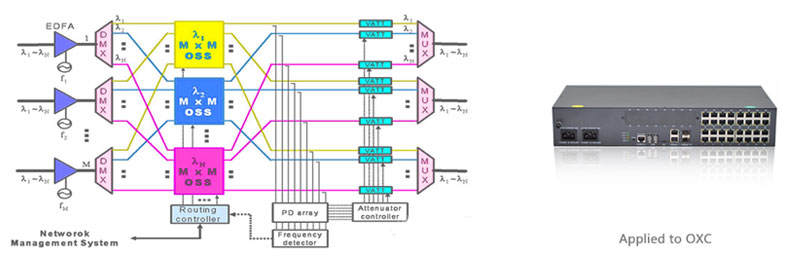

Exemplos de cenários de aplicativos


Conformidade com padrões internacionais

O módulo de chave óptica MEMS fornecido pela HYC pode atender aos padrões GR-1209-CORE, GR-1221-CORE, GR-1073-CORE e RoHS.

  • GR-1209-CORE
  • RoHS
  • GR-1221-CORE
  • GR-1073-CORE

Especificação

ParâmetrosUnidadeValorNotas
Comprimento de ondanm1550
Canais OSWCH2 ~ 24≤24
Perda de inserçãodB≤1,0@ CWL, 23 ° C
Perda de retornodB≥50
RepetibilidadedB≤0,1
CrosstalkdB≥50
Perda de dependência da polarizaçãodB≤0,15
Comprimento de onda Dependence LossdB≤0,3@ CWL ± 20 nm, 23 ° C
Comprimento de onda Dependence LossdB≤0,3
Temperatura de operação° C-5 ~ 70
Temperatura de armazenamento° C-40 ~ 85
Mudar horaSenhora≤30
Durabilidadeciclo≥1x10 ^ 9
Potência óptica máximamW≤500
Mudar de modo/Sem travamento
Controle de voltagemV≤60
Dimensãomilímetros(L) 60 × (L) 35 × (A) 15
Comprimento da fibra (todas as portas)m≥1cliente especificar
Tipo de fibra/SMF-28e, 250um G657A3 (Corning ZBL)cliente especificar

*Nota: todas as especificações acima não estão excluindo conectores

send message

* clear input
*
*

Produtos relacionados

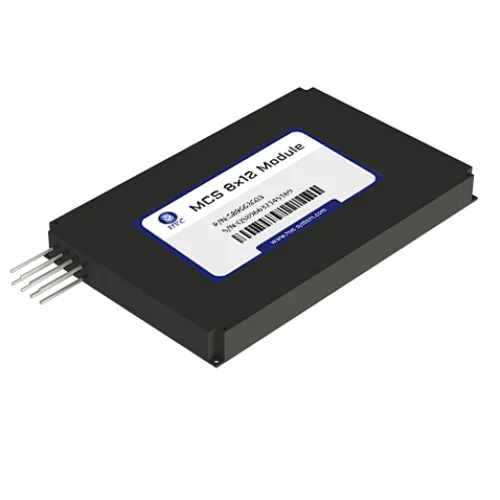

Modelo MCS
