Modelo
CCWDM Module
Entrega:
FOB
El módulo CCWDM de HYC es una tecnología de multiplexación por división de longitud de onda basada en TFF (filtro de película delgada). Funciona de la misma manera que el módulo CWDM. La diferencia es que CCWDM adopta la tecnología de espacio libre. En comparación con el módulo CWDM, el tamaño de su paquete se reduce considerablemente, y la pérdida de inserción es menor y la consistencia es mejor. Puede reemplazar los productos CWDM y usarse en TC, red empresarial, red PON, CATV y otros campos.
Cantidad:

Parámetros de rendimiento excelentes (sistemas WDM con baja pérdida y alto aislamiento)


Baja pérdida de inserción

Una pérdida de inserción menor hace que los dispositivos CCWDM tengan una atenuación de señal más baja cuando se usan en sistemas WDM, lo que reduce el requisito de potencia para los transmisores de señal.

Alto aislamiento

El alto aislamiento hace que el dispositivo CCWDM se use en el sistema WDM para aislar adecuadamente las señales cuando se transmiten múltiples señales y evitar efectivamente que la señal se distorsione debido a la diafonía entre las señales.

3-port FWDM_07.jpg

Proceso de producción maduro

El dispositivo HYC CCWDM de 6 puertos tiene un proceso de producción maduro. La trayectoria óptica se realiza mediante un embalaje de condición semiautomática y sin pegamento. Tiene un rendimiento estable y confiable. Es compatible con el trabajo en el duro entorno de -40 ~ + 85 ℃, y garantiza la transmisión estable de señales.

Tecnología de espacio libre

El módulo CCWDM de HYC utiliza tecnología de espacio libre y utiliza un espacio sellado independiente para transmitir señales ópticas. Funciona de la misma manera que CWDM. Entra (emite) señales ópticas desde COM, y luego emite (entra) señales ópticas a través de TFF (filtro de película delgada) en otros puertos.

CCWDM Tecnología de espacio libre


Modo de etapa de fibra CWDM normal


Cumplimiento de normas internacionales.

El módulo CCWDM de HYC cumple con RoHS, Satisface TelcordiaGR-1209 y GR-1221.

  • RoHS
  • TelcordiaGR-1209-CORE
  • GR-1221-CORE

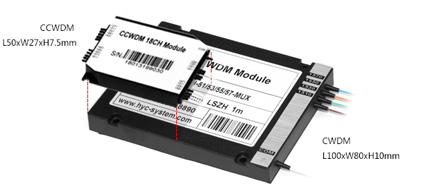

Diseño compacto

El módulo CCWDM de HYC adopta una etapa de conexión de ruta óptica paralela, que es diferente de la etapa de conexión de fibra óptica de CWDM, lo que ahorra un espacio significativo. El tamaño del paquete del módulo CCWDM representa aproximadamente 1/4 de CWDM.


El tamaño del paquete del módulo CCWDM representa aproximadamente 1/4 de CWDM.


Especificación

ArtículosUnidadMódulo CCWDM
CanalesCH481618
Longitud de onda de funcionamientoNuevo Méjico1260 ~ 1620
Banda de transmisiónNuevo Méjico± 6.5 、 ± 7.0 、 ± 7.5
Banda de transmisión insertion lossdB≤1.4≤1.7≤2.0≤2.5
Aislamiento de transmisión adyacentedB≥30
Transmisión Aislamiento no adyacentedB≥45
Pérdida de retornodB≥45
DirectividaddB≥50
OndadB≤0.5
Dimensión del paquetemmL50xW27xH7.7 、 L50xW44xH7.7
Temperatura de funcionamiento-25 ~ + 70
Tipo de fibraTubo suelto 900um
Tipo de conectorLC / PC (o personalizar)
