Nuevo producto - Interruptor óptico MEMS 1 × N

2020-06-18

Con el rápido desarrollo de la fibra óptica, los dispositivos de comunicación tradicionales con electricidad como núcleo son difíciles de satisfacer las necesidades de una red de comunicación óptica de alta velocidad y gran capacidad. El interruptor óptico MEMS se ha convertido en uno de los dispositivos importantes en todas las redes de comunicación óptica debido a su pequeño tamaño, fácil integración y gran capacidad.

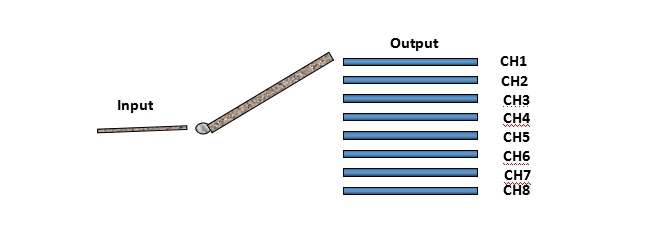

El interruptor óptico MEMS se basa en la tecnología del Sistema Microelectromecánico (MEMS), que utiliza los microespejos para controlar y cambiar la ruta óptica. Su función se muestra en la siguiente figura:


MEMS es un microdispositivo o sistema que se puede producir en lotes mediante la interacción de micro-maquinaria, micro-actuadores, procesamiento de señales y circuitos de control. El principio de los interruptores ópticos MEMS es muy simple. Cuando se realiza el intercambio óptico, el ángulo del micro-espejo MEMS se mueve o cambia por la fuerza electrostática o la potencia magnética, y la luz de entrada se cambia a diferentes extremos de salida del interruptor óptico para realizar el encendido y apagado. del camino óptico. Su diagrama esquemático se muestra en la siguiente figura:


En comparación con los interruptores ópticos mecánicos tradicionales, los interruptores ópticos MEMS tienen las siguientes ventajas:

1. Tamaño pequeño y gran capacidad de intercambio

2. El chip MEMS puede ser producido en masa, por lo que el costo único no es alto

El interruptor óptico MEMS es un componente ideal para OXC, MCS, monitoreo y protección del sistema, detección de fibra óptica y protección contra reutilización de equipos.

Ahora, HYC puede proporcionar una serie de interruptores ópticos MEMS en configuración 1 × N, como 1x2, 1x4, 1x8, 1x16, 1x32, 1x48, etc. La personalización está disponible. Los indicadores generales son los siguientes:
