Módulo MCS
Módulo MCS
Módulo MCS

Módulo MCS

Modelo:
MCS
Entrega:
FOB

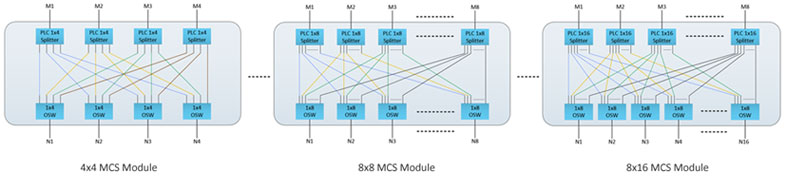

El módulo MCS (interruptor de multidifusión) se basa en la tecnología PLC y la tecnología MEMS. Está especialmente diseñado para la próxima generación del sistema ROADM (Reconfigurable Optical Add-Drop Multiplexer). Cada unidad consta de M divisores independientes y N interruptores MEMS independientes, que ayudan a enrutar la dirección óptica de agregar (o soltar) desde el puerto N al M, y pueden enrutar cualquier señal óptica desde la entrada a cualquier salida; Las coordenadas MCS con el interruptor selectivo de longitud de onda (WSS) pueden lograr la flexibilidad de configuración independiente de la longitud de onda, independiente de la dirección y sin conflictos de ROADM, lo cual es de gran importancia para la flexibilidad y el bajo costo de la construcción de la red.
Cantidad:

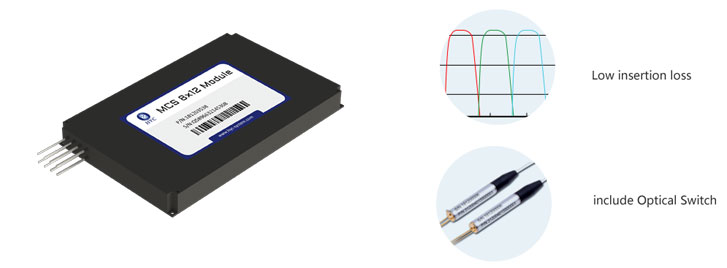

Baja pérdida de inserción y buena repetibilidad

El módulo MCS tiene un excelente rendimiento de parámetros, y el número de coNuevo Méjicoutación de canales puede exceder mil millones de veces.

LC Internal Shutter Adapter_03.jpg

Pequeño tamaño y múltiples canales.

El módulo MCS tiene un tamaño y variedad pequeños, lo cual es bueno para la escena de la red óptica con alta integración.

LC Internal Shutter Adapter_07.jpg

Ejemplos de escenarios de aplicación.


Cumplimiento de normas internacionales.

El módulo MCS proporcionado por HYC puede cumplir con los estándares GR-1209-CORE, GR-1221-CORE, GR-1073-CORE y RoHS.

  • GR-1209-CORE
  • RoHS
  • GR-1221-CORE
  • GR-1073-CORE

Especificación

ParámetrosUnidadMódulo MCS
Número de canalesCH8x88x16
Longitud de onda de funcionamientoNuevo Méjico1525 ~ 1565
Pérdida de insercióndB≤12.5≤16.0
Pérdida de inserción UniformitydB≤1.2≤1.7
Pérdida dependiente de la longitud de ondadB≤0.5
Pérdida de dependencia de polarizacióndB≤0.5
Dispersión del modo de polarizaciónPD≤0.5
Pérdida de retornodB≥40
Aislamiento de puertodB≥40
DirectividaddB≥40
Velocidad de conmutaciónSra≤300 (con conmutación sin golpes)
Relación de extincióndB≥35
Power off Pérdida de insercióndB≥35
Precisión del monitor de potencia ópticadB± 1.0
Dimensiones de embalajemm220 (largo) x 140 (ancho) x 20.5 (alto)
