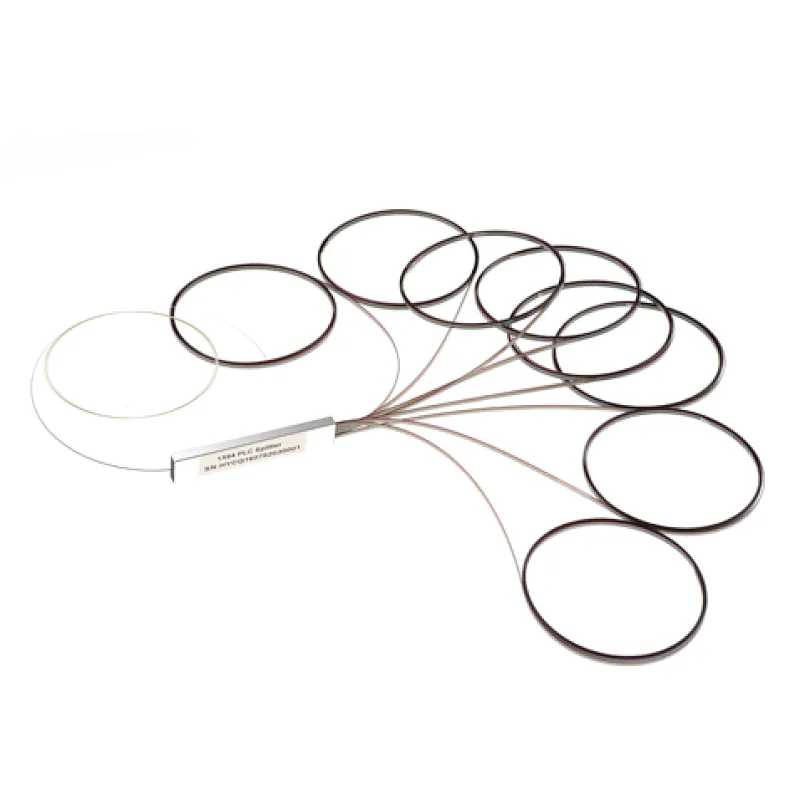

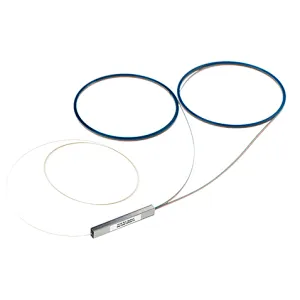

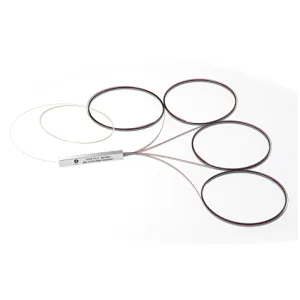

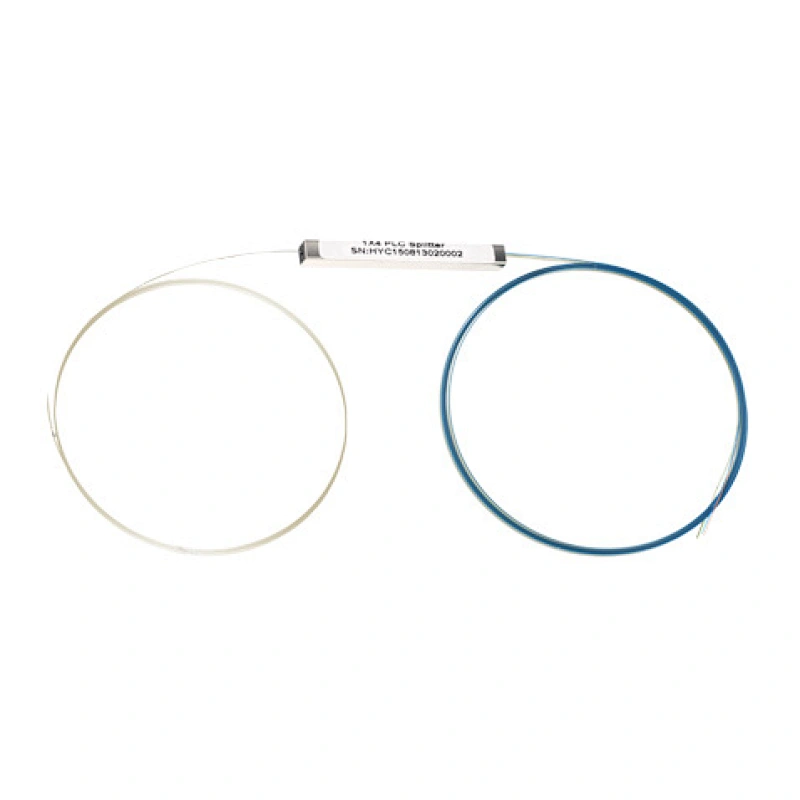

Dispositivo divisor óptico PLC

Modelo: PLC splitter device
Entrega: FOB

Cantidad:

Descripción del producto

El módulo divisor PLC de HYC tiene excelentes parámetros de rendimiento

El divisor PLC es insensible a la longitud de onda y tiene una transmisión de señal de banda completa de 1260 a 1650 Nuevo Méjico.

Dispositivo PLC
Sin pico de agua, trabajo de banda completa
de 1260 ~ 1650 Nuevo Méjico

N-1x2 Dispositivo divisor óptico PLC_05.jpg

Dispositivo FBT (fusionado)
Hay picos de agua, no funciona en banda completa

El divisor PLC tiene una uniformidad de canal más baja, lo que garantiza que cada canal pueda alcanzarse casi al distribuir la potencia óptica; Los valores PDL más bajos aseguran la estabilidad durante la transmisión de la señal.

Uniformidad típica≤1.0dB

PDL≤0.3dB típico

El divisor PLC proporcionado por HYC puede soportar el ambiente hostil de -40 ° C ~ +85 ° C para garantizar la transmisión estable de señales.

Materias primas de alta calidad.

Para garantizar la estabilidad y la fiabilidad del divisor PLC, HYC es extremadamente estricto en la selección de las materias primas.

Múltiples modos, personalizables

El divisor óptico PLC no solo está disponible en una variedad de modos divididos y tipos de paquetes, sino que también se puede personalizar de acuerdo con los requisitos del cliente.

tamaño: L50 * W4 * H4 mm

tamaño: L60 * W7 * H4 mm

tamaño: L45 * W5 * H4 mm

tamaño: L60 * W12 * H4 mm

Trazabilidad sistemática y garantía de calidad

El sistema de gestión de producción desarrollado independientemente de HYC, cada producto tiene un proceso electrónico completo para garantizar la calidad, la fiabilidad y la trazabilidad del dispositivo.

Producción desarrollada
independientemente sistema de
gestión de la información

Cumplimiento de normas internacionales.

El divisor óptico PLC de HYC con RoHS cumple con IEC 61300-2, TelcordiaGR-1209-CORE y GR-1221-CORE.

RoHS
TelcordiaGR-1209-CORE
GR-1221-CORE
IEC 61300-2

Especificación

Articulo	Unidad	Dispositivo divisor óptico PLC
Longitud de onda de funcionamiento	Nuevo Méjico	1260 ~ 1650
Tipo de fibra		G652D / G657A1 / G657A2
Tipo de tubo	mm	250um de fibra de cinta
Tipo de canal		1x2	2x2	1x4	2x4	1x8	2x8	1x16	2x16	1x32	2x32	1x64	2x64
Pérdida de inserción	dB	≤4.0	≤4.2	≤7.2	≤7.4	≤10.5	≤10.8	≤13.7	≤14.0	≤17.0	≤17.5	≤20.6	≤21.0
Uniformidad	dB	≤0.4	≤1.0	≤0.6	≤1.5	≤0.8	≤1.5	≤1.2	≤2.0	≤1.5	≤2.0	≤2.0	≤2.5
PDL	dB	≤0.2	≤0.3	≤0.2	≤0.3	≤0.2	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3	≤0.35	≤0.5
TDL	dB	≤0.5
Pérdida de retorno	dB	≥55
Direccionalidad	dB	≥55
Poder de trabajo	mW	≤500
Temperatura de funcionamiento	℃	-40 ~ + 85
Temperatura de almacenamiento	℃	-40 ~ + 85
Tamaño del paquete (LxWxH)	mm	40x4x4			50x4x4	40x4x4	50x4x4	45x5x4	50x7x4	50x7x4	60x7x4	60x12x4
